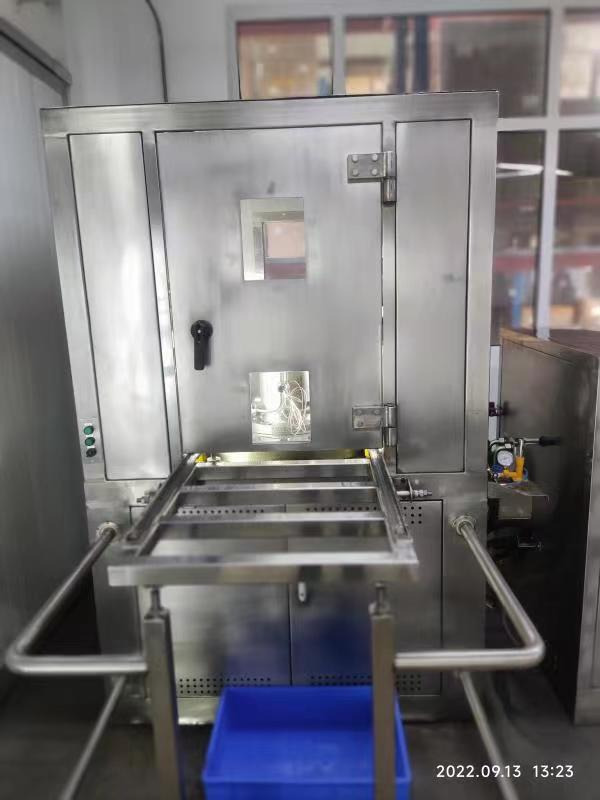

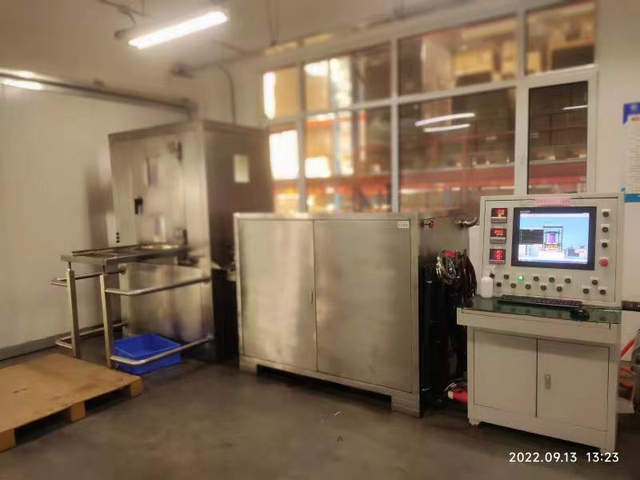

耐壓試驗裝置

1、耐壓試驗裝置適用范圍

用于流量計、閥門等設備儀表的耐壓試驗。

打壓范圍：0~4MPa，實現PN16、PN25等不同壓力等級的氣密封試驗

2、技術指標

打壓介質：清潔水

打壓范圍：PN16:(0~2.5) MPa; PN25:(0~4.0) MPa

溫度范圍：(5~95)℃

試驗口徑：DN50~DN400

壓力測量精度：士0.25%

溫度測量精度：士0.2℃

液壓驅動裝置行程不低于500mm

在工作壓力范圍(0~4)MPa內保壓時間不低于15分鐘，在此期間壓力表無壓降

管線材質：304不銹鋼法蘭、鋼管

液壓驅動壓力：>60t (25 Mpa_max)

裝置總功率：7.5kW

電源電壓：AC380V/50Hz

驅動壓縮空氣要求：(0.5~0.8) MPa
