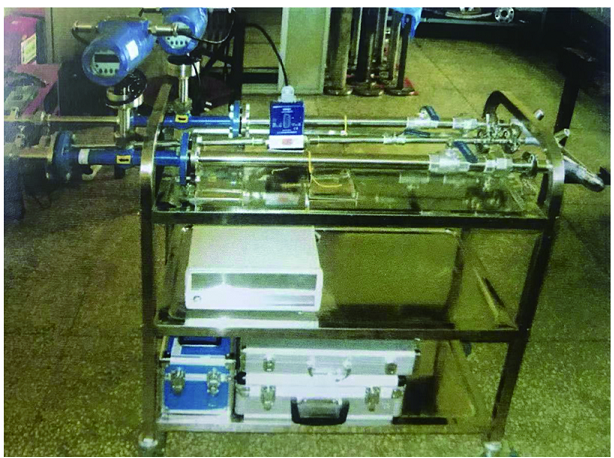

氧氣流量、壓力標準裝置
流量范圍：0.1 L/min~600 L/min
檢定方法：標準表法
流量不確定度：1% (k=2)
壓力范圍：0.1MPa~40MPa
壓力不確定度：0.05%(k=2)
數據微機自動采集、處理
鐘罩氣體流量標準裝置(正吹法、反吹法)
提升方式：氣缸式
平衡方式：象限式、曲線式
檢定方式：排氣法、反吹法
檢定開關閥：氣動閥
進氣閥密封方式：氣動閥
密封介質：水、白油
容積測量：標尺、光柵
控制方式：鐘罩控制器、微機
裝置擴展不確定度：0.5%，0.2%
鐘罩規格、型號及主要技術參數
規格 | 外形尺寸 (長*寬*高) | 工作壓力 (kPa) | 壓力波動 (Pa) | 準確度 | 測量范圍 (m3/h) | 鐘罩啟動方式 | 主要尺寸 | 重量 (kg) | ||
H1 | H2 | L*? | ||||||||
10 | 1200*450*2350 |
1.0-1.6 |
≤50 |
0.5級 | 0.6-1.2 |
氣動 | 1210 | 810 | 900*380 | 230 |
20 | 950*550*2800 | 0.6-1.2 | 1385 | 890 | 915*400 | 280 | ||||
50 | 1560*650*3000 | 1.2-3 | 1390 | 950 | 1050*550 | 320 | ||||
100 | 1900*1000*3000 | 3-6 | 1385 | 1000 | 1120*610 | 360 | ||||
200 | 2000*1200*3400 | 6-12 | 1600 | 1100 | 1220*710 | 500 | ||||
500 | 2800*1300*4700 | 1.3-1.8 | 12-30 | 2210 | 1180 | 1650*830 | 750 | |||
1000 | 3400*1540*5500 | 2.5-3.0 | 30-60 | 2370 | 1200 | 1920*1200 | 1500 | |||
2000 | 3700*1900*6200 | 2.0-2.5 | 30-120 | 2970 | 1350 | 2360*1410 | 1700 | |||
2000 | 3700*1900*6745 | 4.5-5.0 | 30-120 | 3250 | 1350 | 2360*1410 | 2000 | |||
